随着中国高速铁路的快速发展，隧道衬砌拱顶空洞、混凝土离析、搭接挤压开裂等混凝土质量缺陷，成为目前迫切需解决的课题，受到建设、施工单位的高度重视。

随着5G和数字化技术的发展，五新隧装推出隧道衬砌云监控系统，实现二衬施工过程可视化、可追溯，彻底解决浇筑过程不可控、信息化程度低、管理难度大、结果难追溯等问题。

系统配置

隧道衬砌云监控系统包括轮廓扫描、智能布料监测、流量监测、温度湿度监测、自动振捣监测、拱顶压力监测、拱顶防空洞监测、视频监控、防顶裂监测、智能养护系统监测、二衬质量扫描等11个子系统。隧道内布置无线信号或数据传输站，实现数据采集、传输、计算、分析、应用。隧道口建立中央监控室，实时监控、指挥。

实施过程

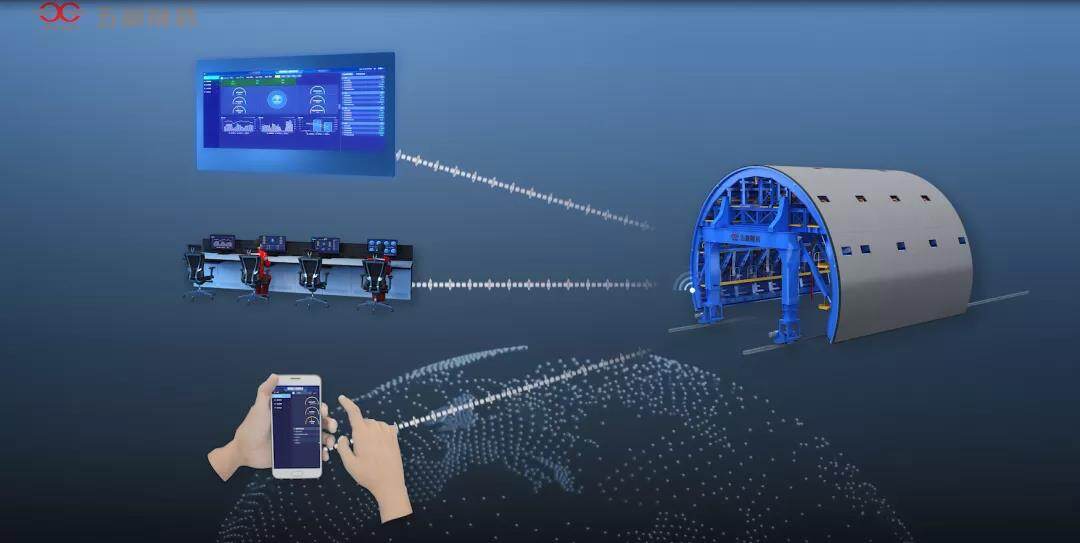

子系统智能采集二衬现场数据，通过5G传至数据中心计算、分析，对施工进行监控及预警。

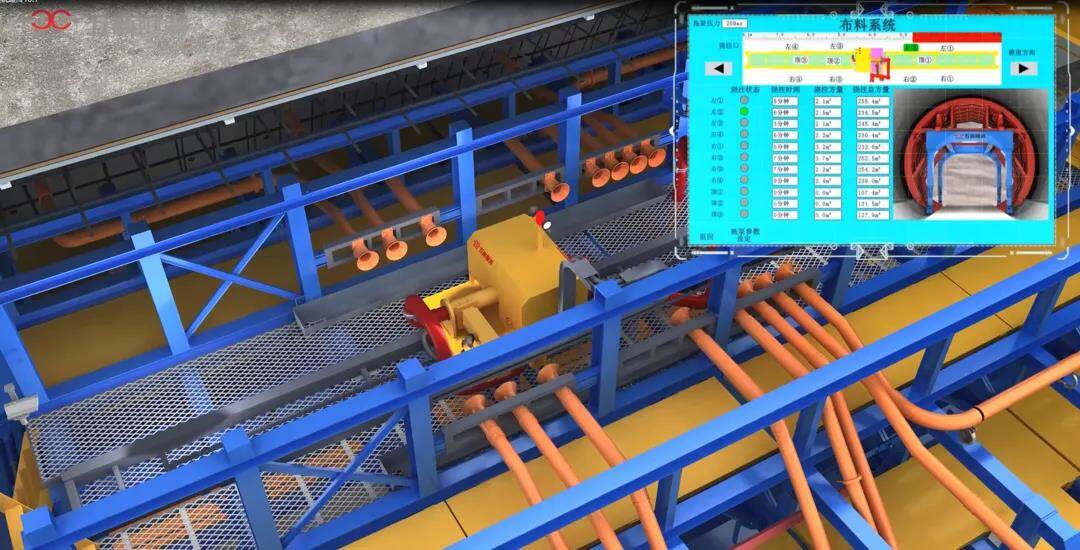

智能布料监测系统

实时显示、监测入料位置、浇筑进度；可预设浇筑工艺，监控浇筑口入料顺序；可满足拱顶4个浇筑口带压浇筑，减少拱顶空洞。

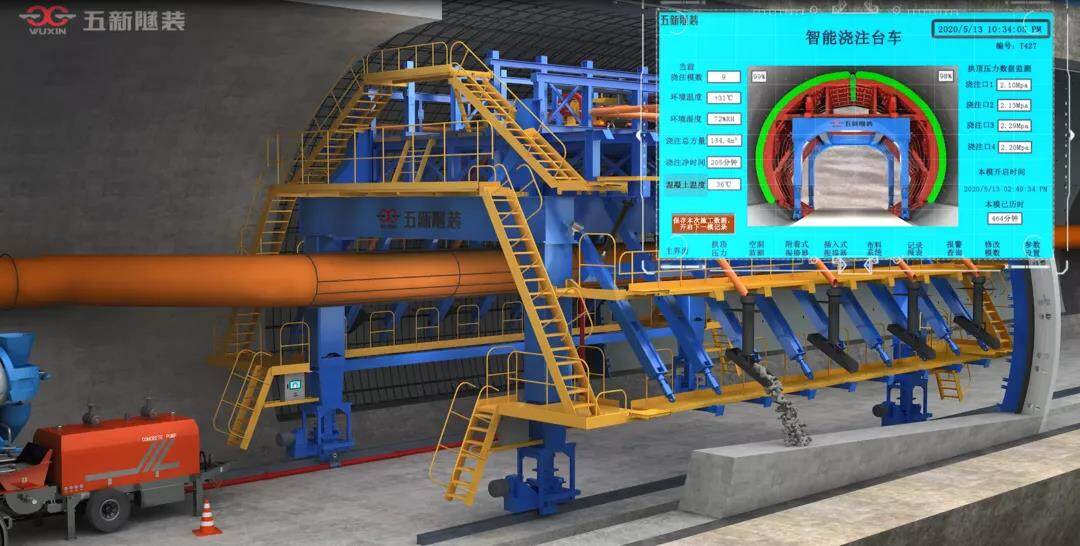

流量监测系统

实时显示浇筑总方量，可与预浇总方量比对；动态显示各入料窗浇筑方量，模板浇筑左右侧高差可报警。

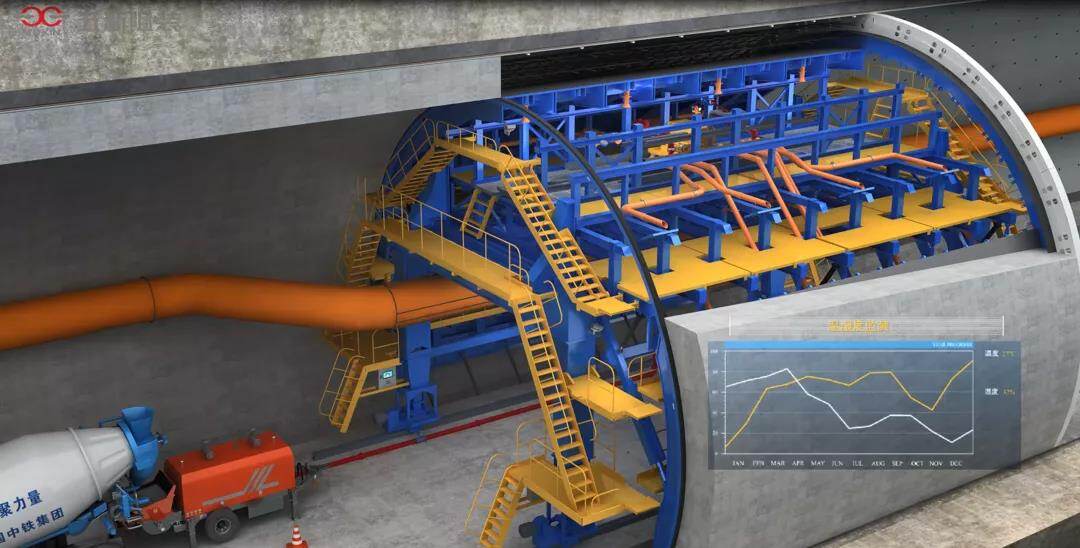

温湿度监测系统

实时监测混凝土入模温度、二衬环境温湿度及空气质量参数等。

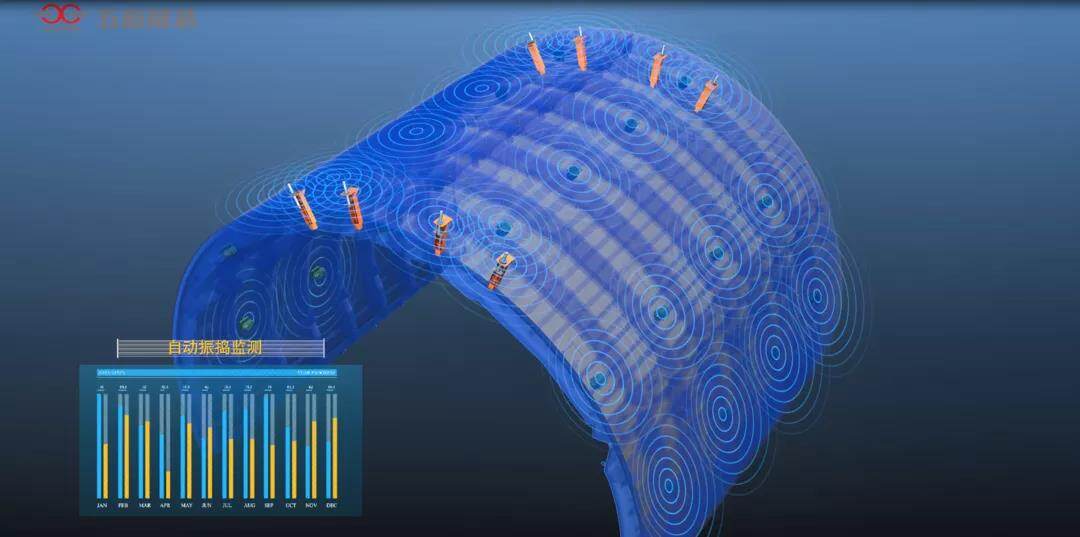

自动振捣监测系统

包括附着式和插入式。对拱部混凝土深部进行充分振捣以提升密实度和强度，可调整避开钢筋；系统可设置、记录振捣时间、时长、频次、间隔时间等。

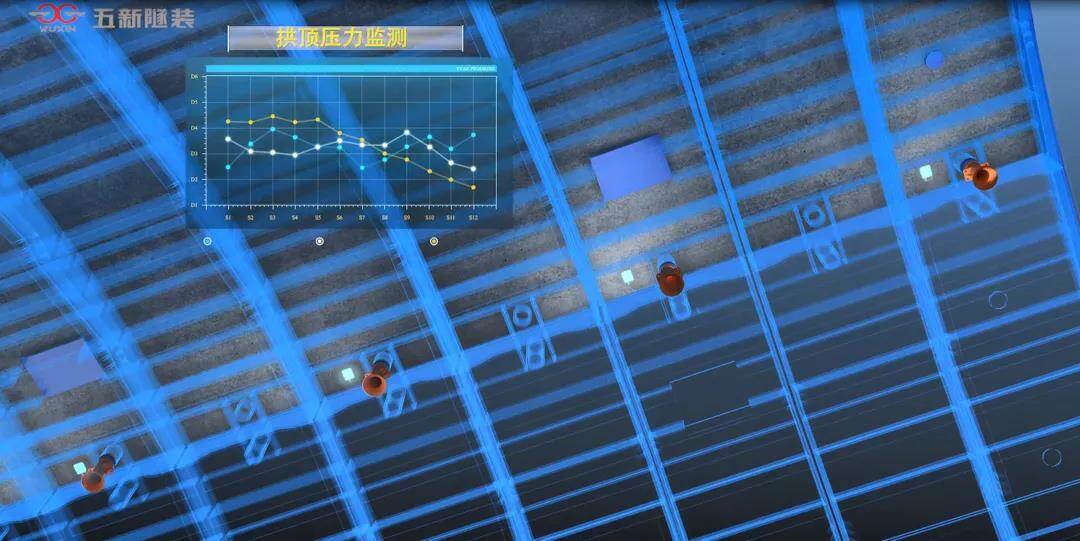

拱顶压力监测系统

实时显示拱顶浇筑压力、冲顶瞬间峰值压力等，可预设压力预警值以防模板顶部变形。

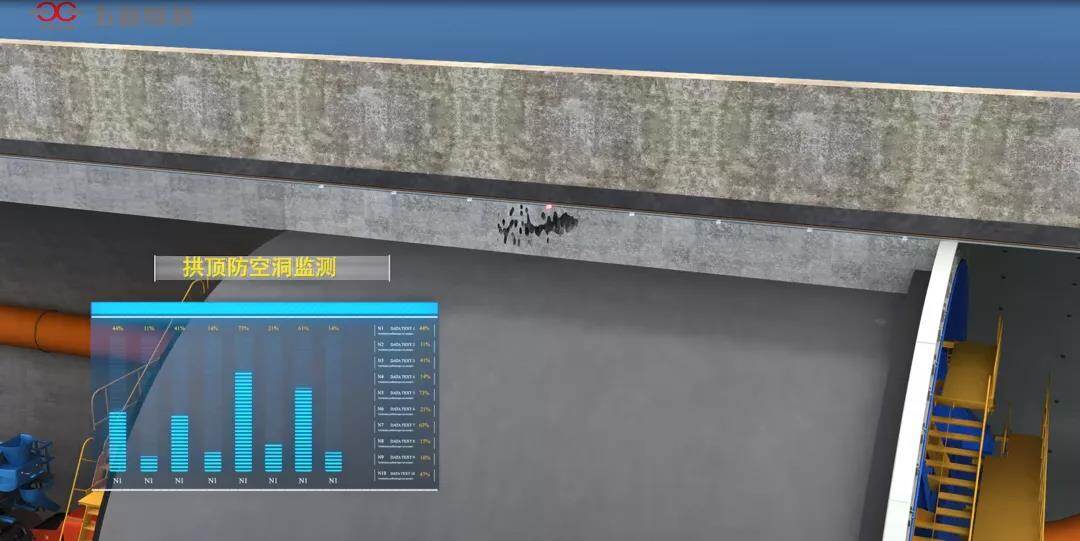

拱顶防空洞监测系统

标配8个感应点，可单独感应并预警，自动存储感应状态、时间、预警记录、感应点未安装预警。

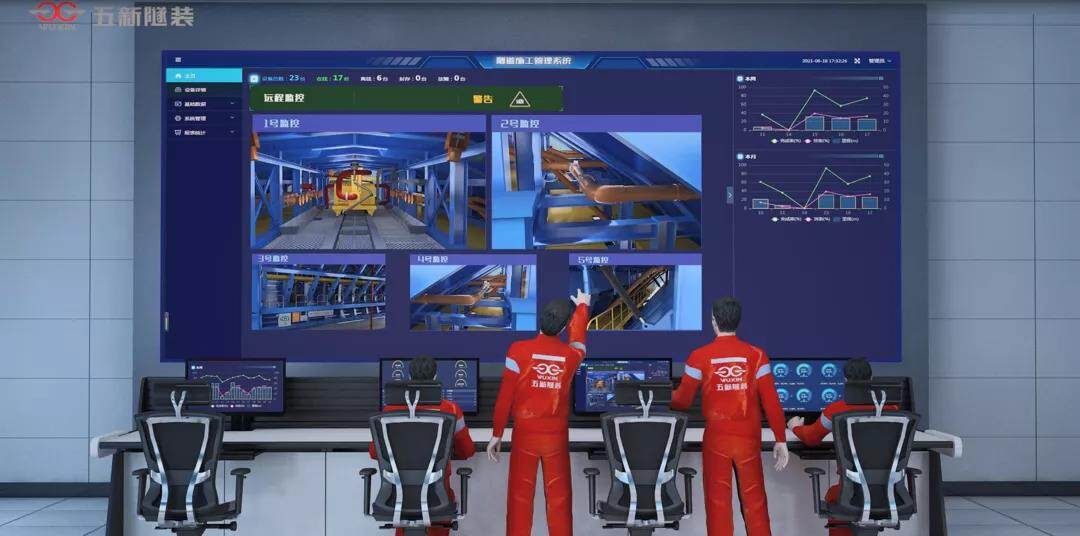

视频监控系统

根据需求布置摄像头，实时监控、存储施工影像，可远程查看；可判定危险及违规操作并实时提醒、警告。

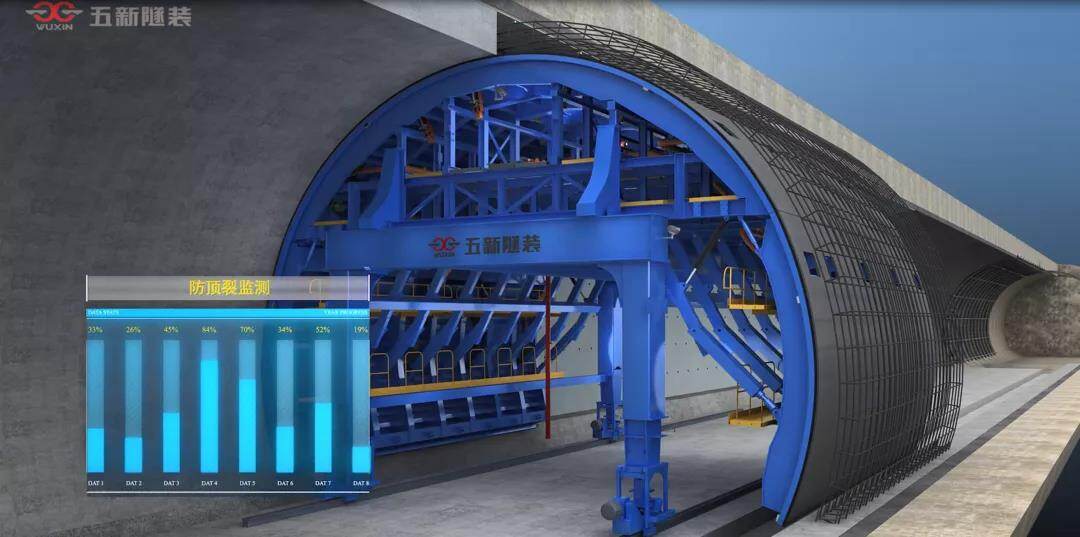

防顶裂监测系统

与软搭接配套使用，环向、纵向可设置多个感应装置，与已浇筑混凝土接触后预警，到达位置后报警并与液压系统联动，并记录、存储监测数据。

智能养护监测系统

可实时感知混凝土温度、环境温湿度，按程序设定自动开启养护作业，可设定养护间隔、时长、频次。

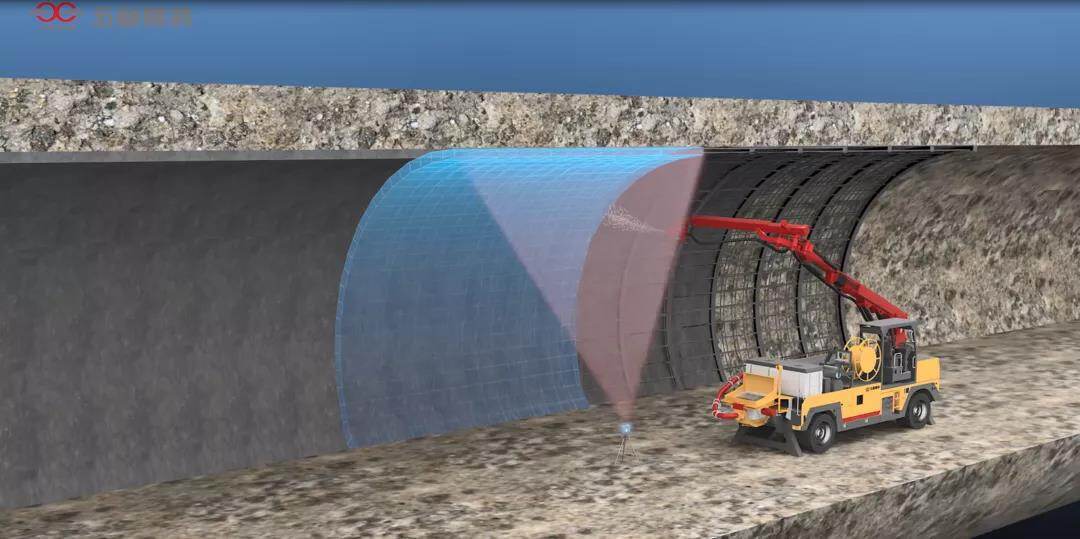

轮廓扫描系统

采集初支混凝土轮廓尺寸，获取理论浇筑方量后进行浇筑。

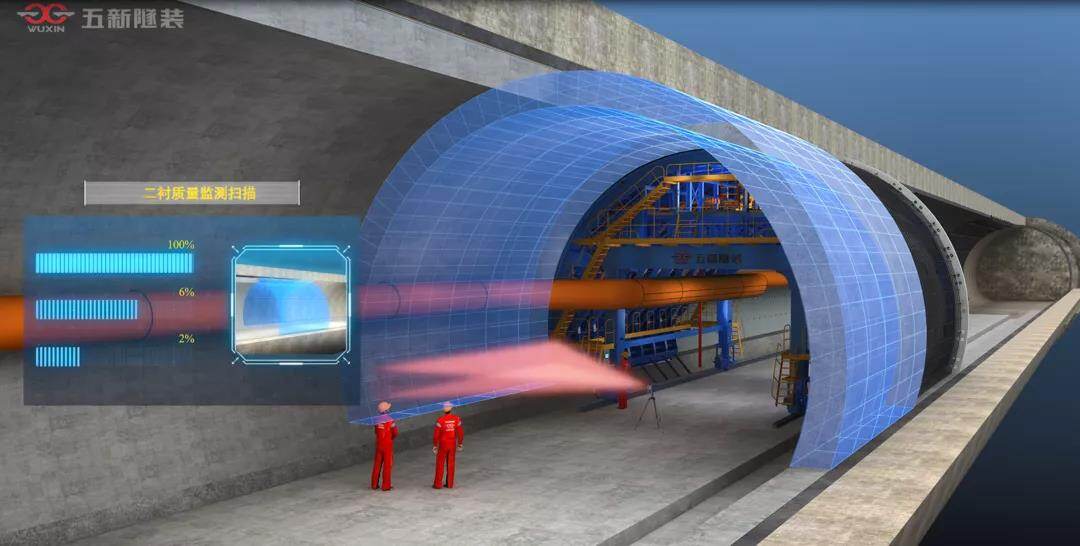

二衬扫描系统

扫描已浇筑混凝土的厚度、密实度及成型轮廓，对比设计要求，判断是否存在浇筑质量问题。

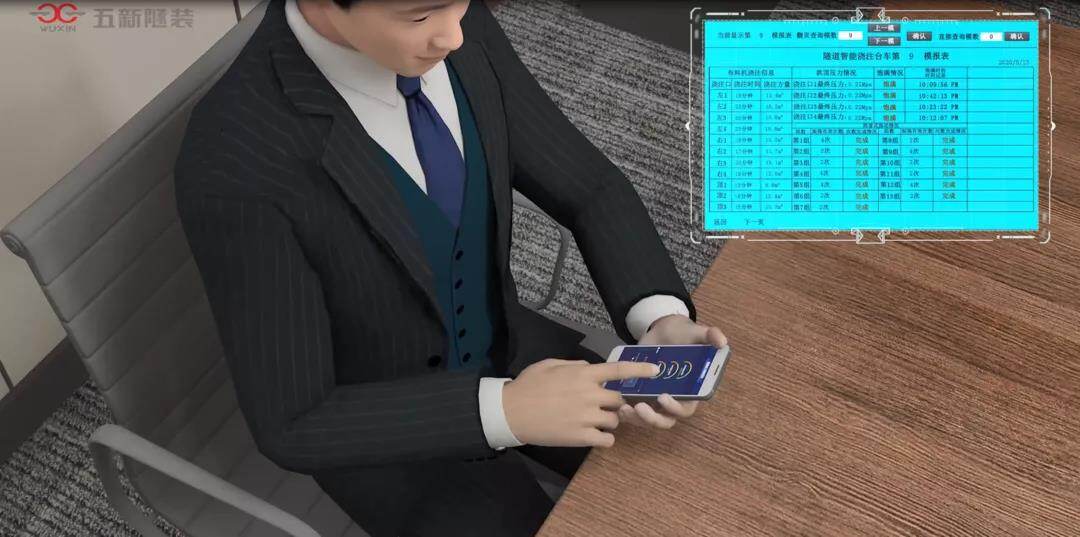

一键查询

业主、监理、指挥部、项目部均可通过中控室、手机终端、电子看板等，在权限范围内一键查询设备实时工作状态、施工进度等。

可输出作业效率分析、施工过程分析、工序瓶颈分析等报表，根据设定模型结合数据计算，进行提示、预警，方便管理者协同管理和决策参考。
