室内起重机电缆,你选对了吗?

见道网 2021年10月15日
  • 如今工业自动化的发展,环保、便捷、减少人工成本才是提高产品竞争力的关键,要顺应时代的发展而做出技术的革新,这也是易格斯在产品上不断创新的追求

室内起重机作为工厂车间物料搬运的重要设备,工作时往往需要频繁启停,往复、长距离的移动。

由于起重机移动供电位置较高,且距离较长,吊装重物有一定的危险性,给日常维护带来很大的不便,所以移动供电部分的维护方便,稳定性强,寿命长,免巡检就凸显得尤其重要。这也就对运动电缆提出了很高的机械性能要求,传统的滑触线和悬挂线往往会忽略这些细节,造成故障停修,影响生产效率。

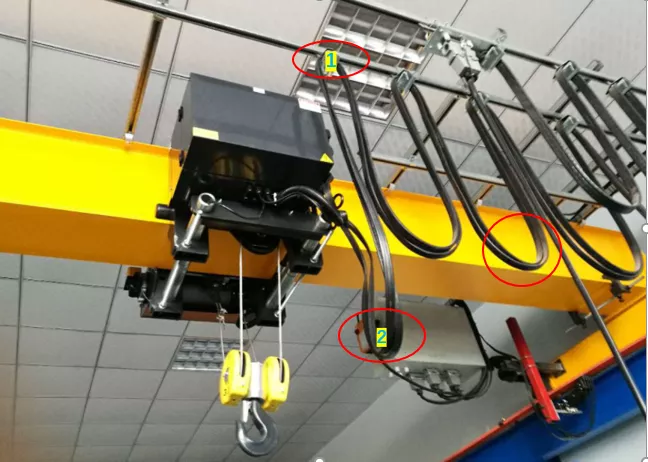

悬挂线:是将多根电缆吊装在钢架上,往复收缩展开运动。起重机使用的电缆大多自重很大,导致悬吊在钢结构处的电缆(红框1位置)应力集中,受到过大的拉力。由于重力和反复收缩拉伸作用,电缆弯折加剧(红框1和2位置处),弯曲半径过小,易造成电缆疲劳受损,加速电缆断芯,从而引起故障。如下图:

滑触线:沿着移动设备的运行轨道平行敷设若干条导体,安装上可以从导体上取电的集电器,集电器随设备同步运行,并随时从导体上取得电源。

滑触线的显著问题在于检查、维护过于频繁,部件磨损消耗很快。有的部件每1-3个月就要检查一次,去查看磨损、腐蚀等问题并进行更换。如果使用频繁、车间粉尘过大、温度较高及有水、酸、碱、雾的环境,还必须加强日常检查与维护。

因此,我们在选择电缆的时候并不能简单的满足电气要求,更要专注于电缆的机械性能。以igus高柔性电缆为例,从以下这几方面进行选型,可以很好地规避上述问题。

1. 拥有最小弯曲半径:

低至4倍的电缆外径

运动电缆的弯曲半径对其使用寿命至关重要,如果使用的弯曲半径超出电缆允许的最小弯曲半径,会加速减损电缆寿命,造成断芯故障。历经数以亿次的实验测试,易格斯设计出适合运动的电缆结构,可以满足小弯曲半径的应用,确保其拥有超长的使用寿命。

2. 甲胄式挤压成型的内外护套

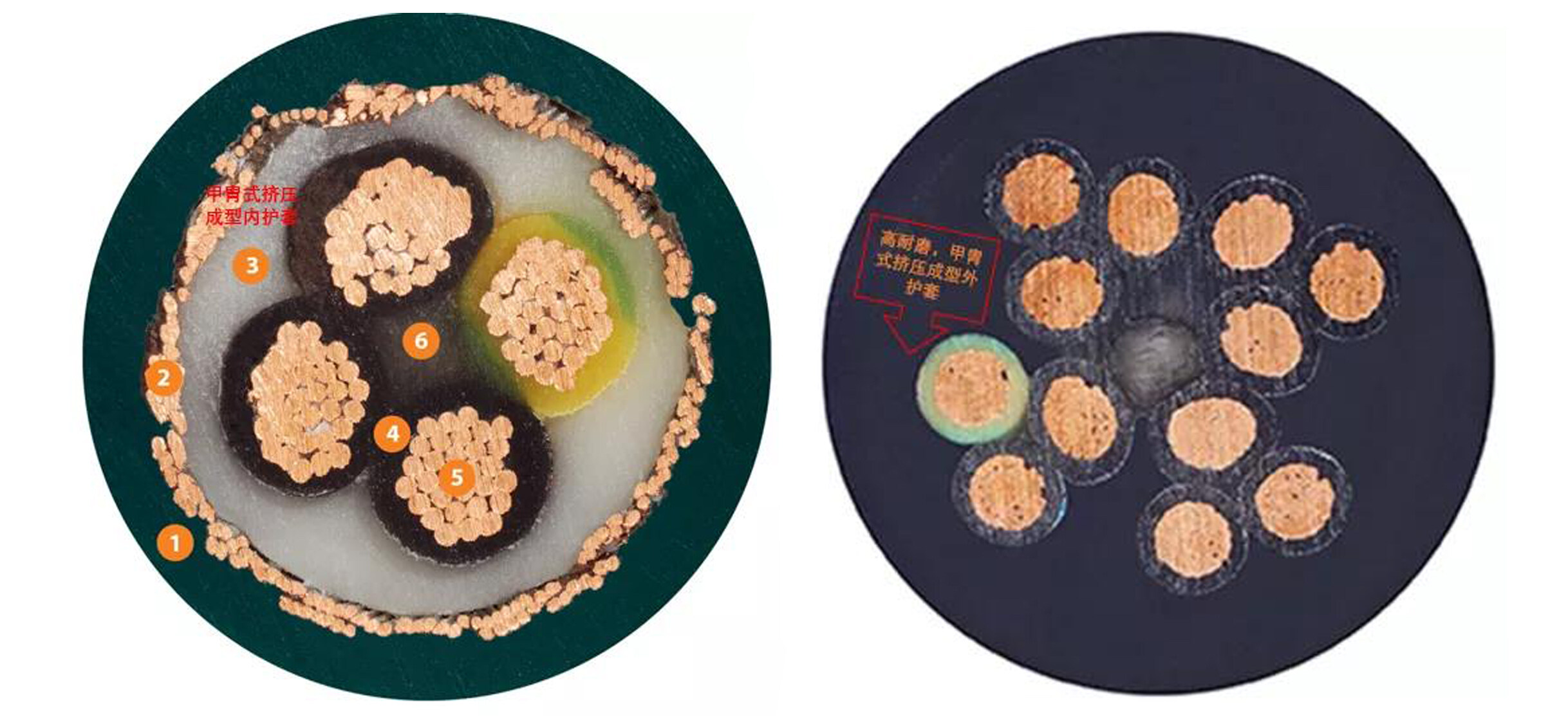

通过高压挤压成型的内外护套(见下图),确保绞合结构在纵向有效固定,使得电缆结构紧凑,在运动过程中不易发生芯线和护套相对位移,有效防止芯线的磨损和断裂。

左图:(内护套挤压成型)右图:外护套挤压成型

3. 平整紧密的屏蔽层,

实现高达90%的光学覆盖率

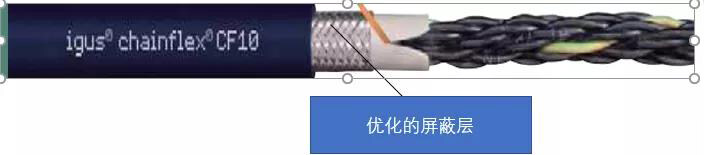

松散的编织或绞合带会大幅降低 EMC 的保护能力,且屏蔽层也会很快因屏蔽线的断裂而失效。易格斯电缆屏蔽层采用优化的编织角度,屏蔽层平整紧密,具有高抗扭力,光学覆盖率高达90%。


4. 针对长行程采用特殊电缆结构

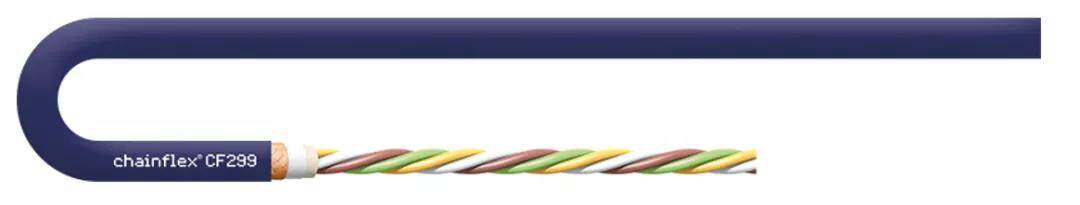

运动电缆在选择的时候,务必考虑行程因素,我们要知道长距离信号传输在静止情况下已经有很大程度的衰减,一旦运行起来,电缆结构如果松散,信号传输的稳定性能更将大打折扣。针对这一点,易格斯chainflex® 高柔性电缆采用了特殊的结构,可以达到400米长行程的使用。

5. 测试实验和质保承诺

igus拥有业内最大的运动电缆测试实验室,每年20亿次循环测试,140万次的电气测量,以缜密的实验数据来保障电缆寿命,保证了电缆的安全可靠,减少维护成本。基于持续不断的测试数据,易格斯chainflex® 高柔性电缆根据不同应用工况,最长提供36个月的质保承诺。

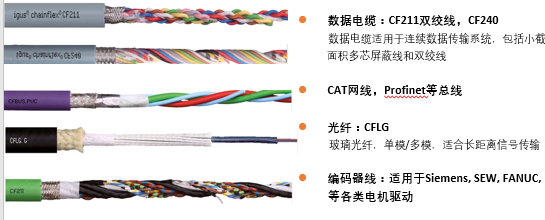

6. 适用于起重机的igus电缆,可供放心选择

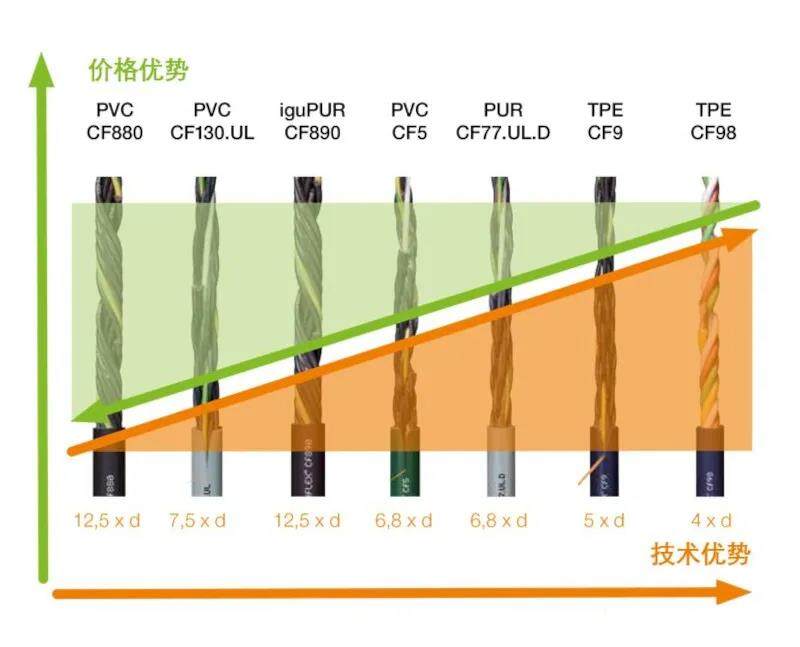

多种不同外护套,满足不同的使用要求,可以根据具体使用工况,选择不同的电缆方案,达到最高性价比。如经济款电缆CF880和CF885系列,拥有德国品质的同时,也不会有成本的困扰。

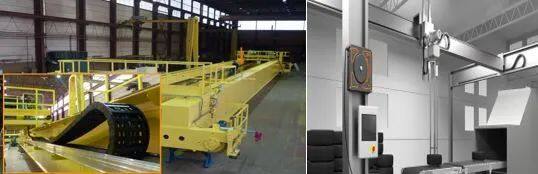

除此之外 ,易格斯chainflex® 高柔性电缆搭载igus拖链配套使用,替代滑触线和悬挂电缆的移动供电方式(详见前两篇文章),可以减少22%的电缆使用!

传统的移动供电方式并不一定是最好的选择,如今工业自动化的发展,环保、便捷、减少人工成本才是提高产品竞争力的关键,要顺应时代的发展而做出技术的革新,这也是易格斯在产品上不断创新的追求!(转载请注明见道网www.seetao.com)见道网工程栏目编辑/夏长旺
