古法新用:陕西化建西安公司巧用滑轮组解决安装难题
见道网 2023-09-21 10:34
  • 两台水煤浆气化锁斗个重46吨,要安装在水煤浆气化混凝土框架内11米层位置处
  • 此次成功吊装,彰显了陕西化建的技术底蕴和敢打敢拼的铁军精神
阅读本文需要
3 分钟

近日,陕西化建西安公司圆满完成东北阜丰合成氨二厂项目两台水煤浆气化设备锁斗安装任务,赢得了业主与监理单位的一致好评。

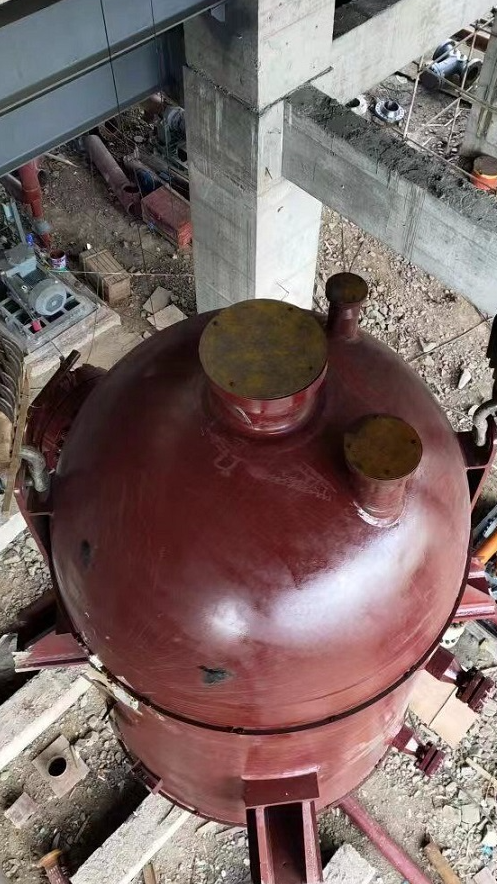

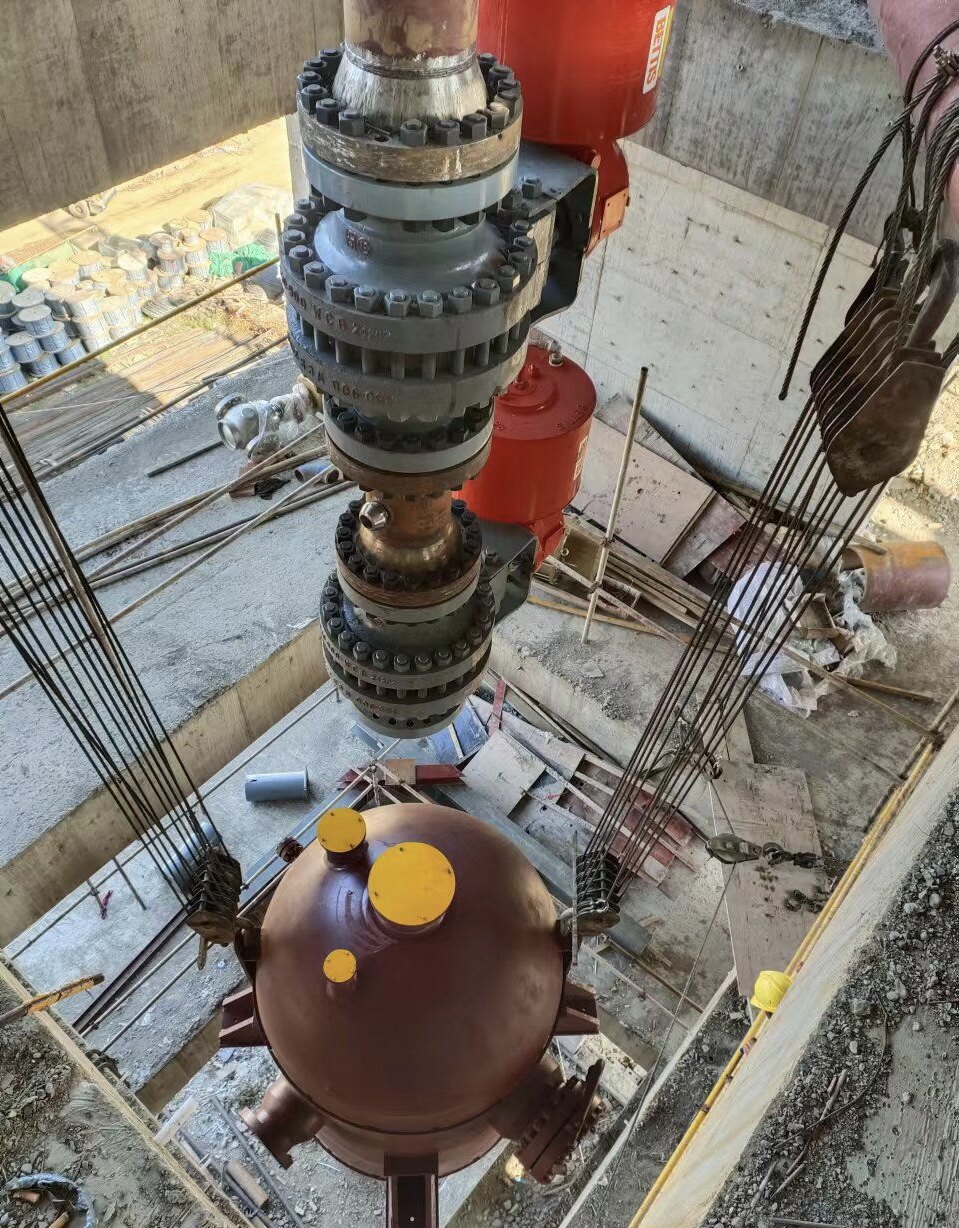

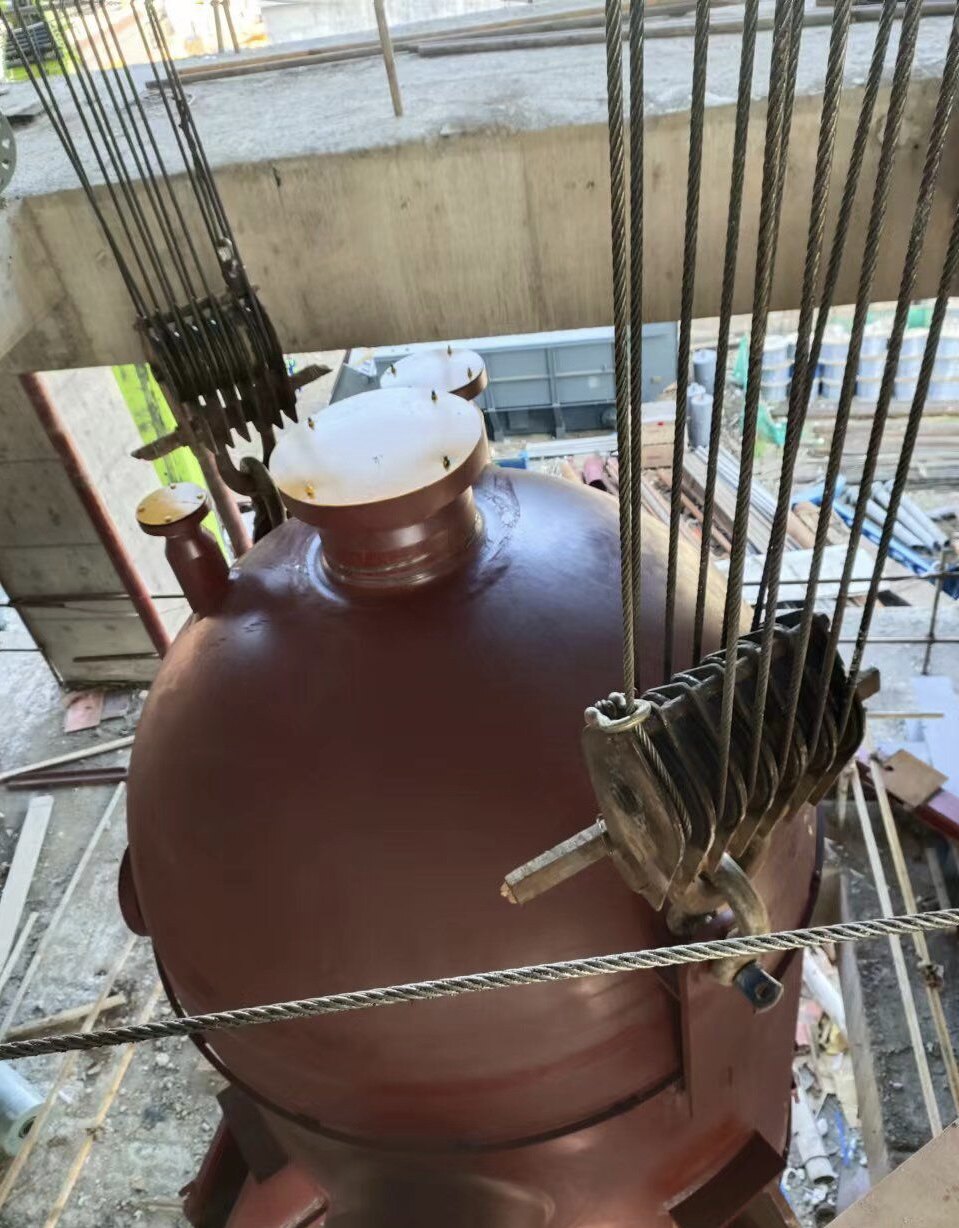

两台水煤浆气化锁斗个重46吨,规格Ø2400*6740mm,需要安装在水煤浆气化混凝土框架内11米层位置处。由于土建施工已至69米层,且混凝土框架内锁斗正上方设备已完成安装,导致锁斗无法采用吊车进行吊装就位。在外部吊装公司束手无策的情况下,西安公司项目团队迎难而上,积极组织探讨,研究吊装方案,经过现场测量和研究设备图纸,最终确定采用卷扬机配滑轮组进行吊装的方案:即采用两根无缝钢管材质20#横梁固定在21米层作为吊点,两台卷扬机及2套滑轮组,每套滑轮组配备1台卷扬机进行提升,卷扬机固定在16.5米层。因滑轮组提升法无法旋转设备方位,为确保设备方位与安装图纸正确无误,且防止设备在吊装过程中出现磕碰,吊装负责人与技术人员详细测量设备尺寸、预留孔洞并精密计算,尤其是确定设备人孔伸出长度以及设备支座伸出长度,确保吊装预留空洞与设备尺寸完美契合。

吊装方案确定后,技术部开始针对吊装索具进行验算。首先对横梁进行受力分析,横梁承载设备为23.1t,在确定公司没有合适吨位的滑轮组时,吊装负责人最终决定采用50吨滑轮组;固定滑轮组的钢管经过计算最小采用Ø325*16厚度无缝钢管,根据现场实际材料情况,调整为Ø508*20无缝钢管。50吨滑轮组和提升高度计算出单台卷扬机需用钢丝绳230米;钢丝绳直径选用Ø17.5mm,经过验算安全系数K=6.75符合规范要求。

两台锁斗到货后,施工人员团结协作,密切配合,各司其职,圆满完成了两台水煤浆气化锁斗设备吊装任务。

此次吊装,西安公司快速组织协调的能力和职工扎实的作风,彰显了陕西化建的技术底蕴和敢打敢拼的铁军精神,为公司赢得了信誉。(此文出自见道官网:www.seetao.com未经允许不得转载否则必究,转载请注明见道网+原文链接)见道网工程栏目编辑/赵娥
