超级装备助建超级工程!山河智能超级旋挖钻机SWDM1280推介会成功举办
见道网 2023-04-22 15:23
  • 超级旋挖钻机SWDM1280最大成孔直径可达7米,最大成孔深度可达176米
  • 设备针对大型桥梁桩基础超大、超深、嵌岩、拆装运输等方面,创造了多项关键核心技术,取得了近50件发明专利和实用新型专利
阅读本文需要
6 分钟

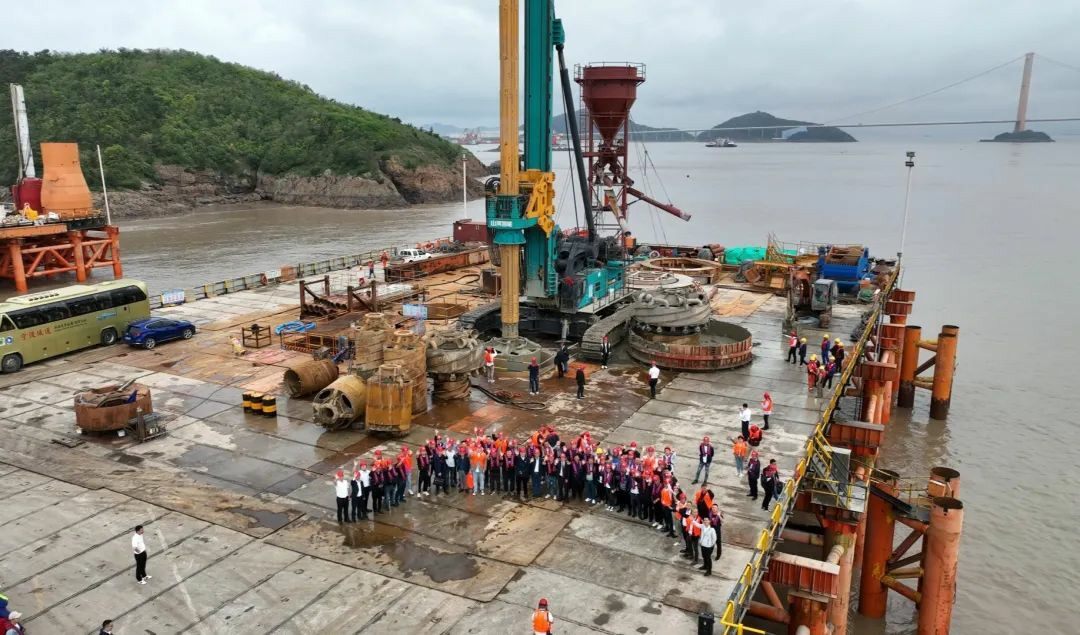

2023年4月19日,“全球第一钻 山河智能超级旋挖钻机SWDM1280推介会”成功举办。来自全国各地的桩基行业客户代表、技术专家、媒体记者近百人齐聚浙江宁波,在甬舟铁路西堠门公铁两用大桥项目现场观摩了超级旋挖钻机施工作业过程,大家纷纷感叹“超级震撼”!

超级工程牵引超级装备研制

山河智能作为桩工机械领军企业,秉承先导式创新理念,积极响应国家、市场和客户需求,研制了各类高端化、专业化、成套化创新产品。无独有偶,正是甬舟铁路西堠门公铁两用大桥这项超级工程,牵引了山河智能超级旋挖钻机SWDM1280的研制。

西堠门公铁两用大桥是世界最大跨度公铁两用大桥,创下了多项国内外之最,是甬舟铁路全线关键性控制工程,工程规模大、桥梁结构新颖、科技含量高,是一项挑战极限的超级跨海工程,工程环境具有“风大、浪高、水深、流急、裸岩”特点。

2020年7月,山河智能和中铁大桥局、武汉乐成团队针对西堠门公铁两用大桥桩基施工环境、桩型、地层特点,结合“深中通道”等海上桩基项目施工经验,开始超级旋挖钻机及施工工艺研究,在方案前期进行了12次专家技术研讨会。

2022年1月,在山河智能首席专家何清华的带领下,研发团队攻克了大型设备在施工稳定性、装卸运输便捷性、超大部件铆焊变形、超大机加件加工精度等方面的多个技术难点,超级旋挖钻机SWDM1280正式下线。

超级旋挖钻机到底有多牛?

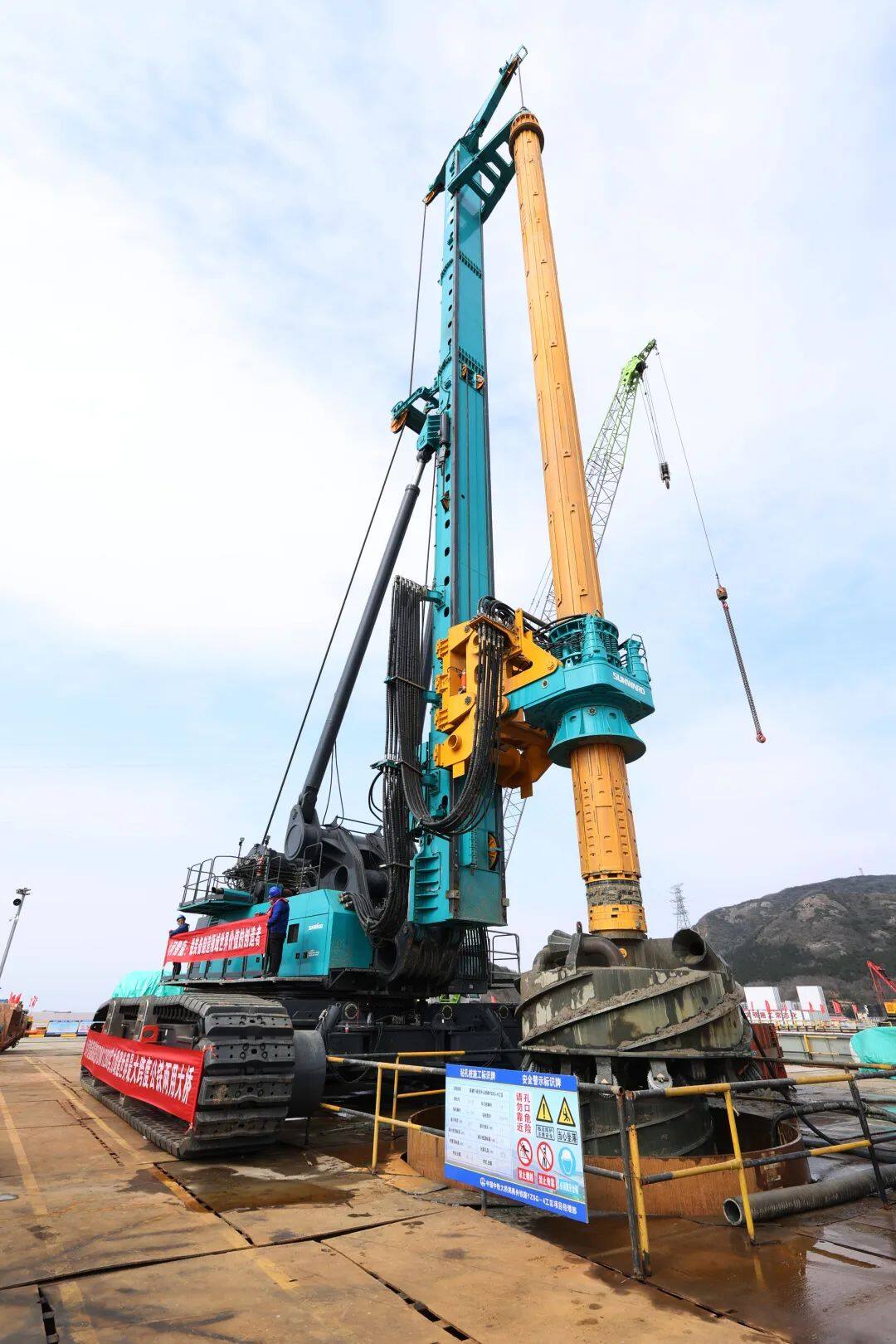

超级旋挖钻机SWDM1280最大成孔直径可达7米,最大成孔深度可达176米,凭借山河智能强大的先导式研发创新能力,设备针对大型桥梁桩基础超大、超深、嵌岩、拆装运输等方面,创造了多项关键核心技术,取得了近50件发明专利和实用新型专利。

在推介会现场,山河智能工法工程师吴斌向大家详细介绍了超级旋挖钻机的技术创新点。

针对超大型装备解体难、运输难的问题,采用双销式动力销轴,实现履带边梁自动装卸,施工稳定,转场高效。

针对在超硬岩层钻进时,瞬变大冲击载荷导致回转平台晃动影响成孔垂直度的问题,开发了大惯量回转平台制动力增强技术,提高大型桩工机械回转制动稳定性和成孔精度。

针对超大、超长型钻杆可靠性及加工精度问题,首创五键六方头钻杆,抗弯抗扭传力可靠;选用精拔无缝钢管和特制弧度键条,突破了大长度伸缩式钻杆键条直线度控制技术,直线度达到3mm以内。

针对超大超深嵌岩桩成孔施工可靠性及钻进效率问题,采用内圈定位滚刀分级钻进技术,自重加压,钻进平稳、钻孔垂直度高,钻进效率提升1倍以上。

针对大型桩工机械工程适应性难题,采用模块化设计理念,配置两套发动机液压系统,动力系统可分可合、底盘模块化设计可宽可窄、桅杆模块化设计可高可低,适应不同工程环境和桩型需求。

针对大型桩工机械施工成本及可靠性问题,配备大直径、大长度卷筒和66mm大直径钢丝绳,实现5层机锁杆单排绳,既拥有超大提升能力,又大大延长了钢丝绳使用寿命。

正是在这些先进技术的加持下,山河智能超级旋挖钻机具备了攻克海上超大深桩的实力。

超级装备支撑超级工程实现

2023年1月,山河智能超级旋挖钻机SWDM1280出征甬舟铁路西堠门公铁两用大桥;2月,凭借先进的技术、稳定的性能和合理的工法,克服了“风大、浪高、水深、流急、裸岩”等难题,在6号墩首桩开钻,成为实战的世界最大旋挖钻机,打破了山河智能SWDM1000旋挖钻机记录。

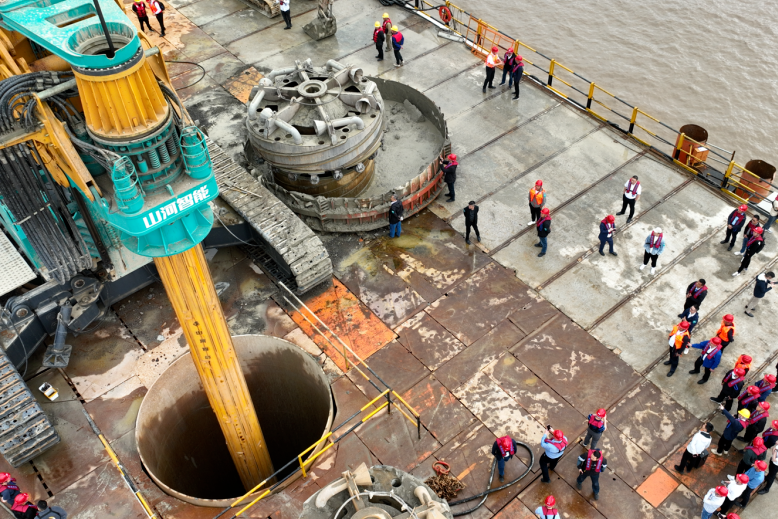

“6号墩基础为8根钻孔灌注桩,设计桩径4.5米,设计孔深约60米,施工平面至海床面深度约25米,墩基础范围覆盖层厚度约10-15米,入弱、微风化层约20米。4.5米桩径采用三级扩径钻进工艺,单桩成孔钻进时间仅需约54小时,保障精确度的同时,效率也得到提升。”山河智能副总经理朱建新现场介绍,目前,SWDM1280创造了旋挖钻机最大成孔直径的世界纪录。

中国工程机械学会桩工机械分会秘书长郭传新表示,现场观摩了山河智能超级旋挖钻机SWDM1280施工作业,这是目前正在施工的世界最大旋挖钻机,作业场面非常震撼!真正实现了超级装备助建超级工程!

中铁大桥局甬舟铁路西堠门公铁两用大桥项目部物资机械部部长吴坤学在活动观摩现场也为参与此次活动的嘉宾进行了详细的项目介绍,他说:“工欲善其事必先利其器。考虑到钻孔桩施工难度大,需要大型设备助力,我们与山河智能联合研发SWDM1280旋挖钻机,在4.5米施工中体现了实力,得到了我们大桥局的认可。”

同时,武汉乐成建设工程有限公司总经理杨天明谈到:“从结缘到现在,我真正感受到了管家式的服务,从设备制造,到工艺工法,山河智能一直都陪伴、帮助着我们。山河智能的产品、技术,尤其是行业泰斗何老师,给了我们十足的信心。去年山河智能SWDM1000旋挖钻机在燕矶长江大桥建设中发挥了极大的作用,今年SWDM1280旋挖钻机又继续助建西堠门公铁两用大桥,将打造桩工机械标杆工程。”

作为桩工机械龙头企业,山河智能近年来不断研发创新,利用高新技术改造和提升传统产品,研制出超级静力压桩机、超级桩架、超级旋挖钻机等一批超级装备,并在国内外超级工程中应用,占据了近三分之一的市场份额,带领着桩工行业朝着规范化、集中化的方向前行。

未来,山河智能将进一步加大研发投入,努力在核心关键技术上实现自主可控,同时将更多的精力用于工法的研究和用户需求的准确把握上,以精益求精的精神做好产品的每一个环节,以更好的产品和服务来回报消费者,带领民族品牌更好地登上国际舞台,为推动桩工机械发展不断做出积极贡献。(转载请注明见道网www.seetao.com)见道网一带一路栏目编辑/许生鹏
