扫描系统的基本构成为：激光束经两个相互正交的X、Y扫描振镜偏转，通过F-theta场镜将光束会聚于工作平面，下图为扫描系统工作示意图：

在扫描系统中，F-theta场镜的核心任务是：把振镜反射过来的、快速偏转的激光束，会聚成工作台上聚焦良好、能量集中的光点，并确保这个光点在设计的扫描幅面内保持较为一致的尺寸和能量分布。

如果没有它，激光扫描会面临大麻烦：扫描到边缘时，速度会变快，光点会变大、变形，导致加工出来的线条一头深一头浅，图形也会失真。F-theta场镜就是为解决这些问题而生的，是保证加工质量一致性的关键。扫描到边缘时线速度加快、能量沉积减少，加上场曲和像散的影响，光点会出现离焦和畸变，导致加工线条一头深一头浅，图形也会失真。

F-theta场镜的核心工作原理

常规透镜的像高（y）与扫描角（θ）满足 y = f·tanθ的非线性关系。随着扫描角增大，像高增长速度加快，导致扫描速度不均（边缘快于中心）、控制系统需实时进行三角函数运算，算法复杂度高。F-theta场镜通过引入负畸变，将关系矫正为近似线性：y≈f·θ 。这意味着振镜转动单位角度，光点在加工平面上移动近似固定的距离，控制系统只需简单的比例映射即可实现高速、精准的扫描定位。配合良好的像差校正，可在整个幅面内实现较为一致的聚焦效果和能量分布。

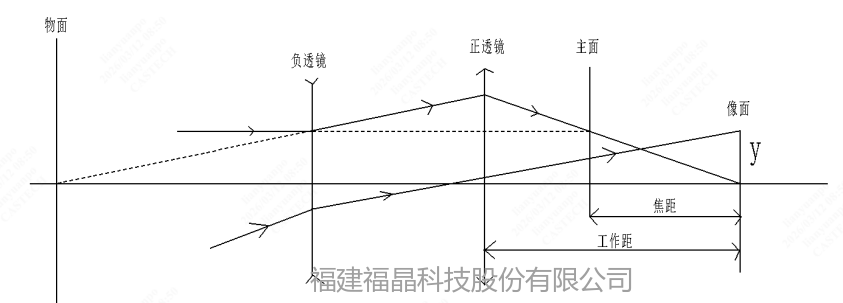

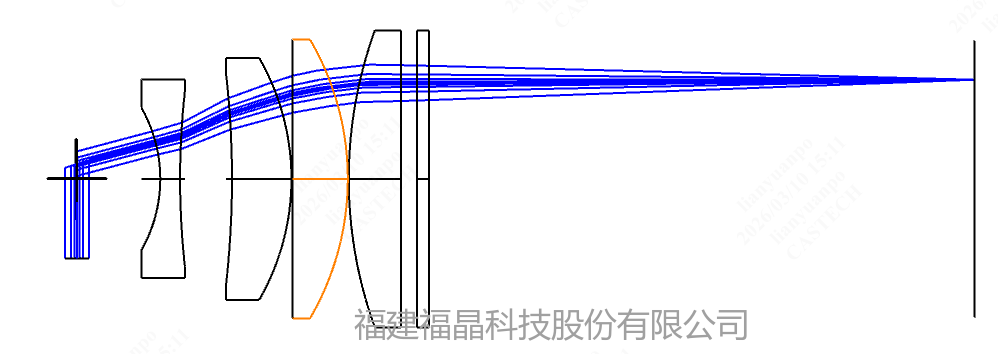

为满足激光加工系统对较长工作距的要求，F-theta场镜常采用反远距型光学结构（前组为负光焦度、后组为正光焦度的组合）。前组负透镜使光束先发散，后组正透镜再会聚聚焦；此设计使光学系统的第二主点显著后移（甚至位于镜头最后一面之后），从而实现后工作距大于有效焦距。对于需要垂直入射的精密加工应用（如切割、钻孔），可进一步采用远心设计，使出瞳位于无穷远，确保扫描光束垂直入射工件，消除透视畸变，提升大视场边缘的光斑一致性和加工精度。

针对飞秒激光加工系统，常规单波长场镜面临显著挑战。飞秒激光脉冲具有极窄的时域宽度（10-15秒量级），根据傅里叶变换极限，其对应的光谱带宽通常为几纳米至几十纳米，而非严格单色光。常规场镜针对单一中心波长设计优化，会导致不同光谱成分产生色差，使得聚焦光斑增大、峰值能量密度下降、加工边缘模糊。因此，需结合消色差设计理论和飞秒激光的光谱特性进行特殊设计，以校正色差，确保宽光谱范围内都能良好聚焦。

F-theta场镜关键参数解析与选型考量

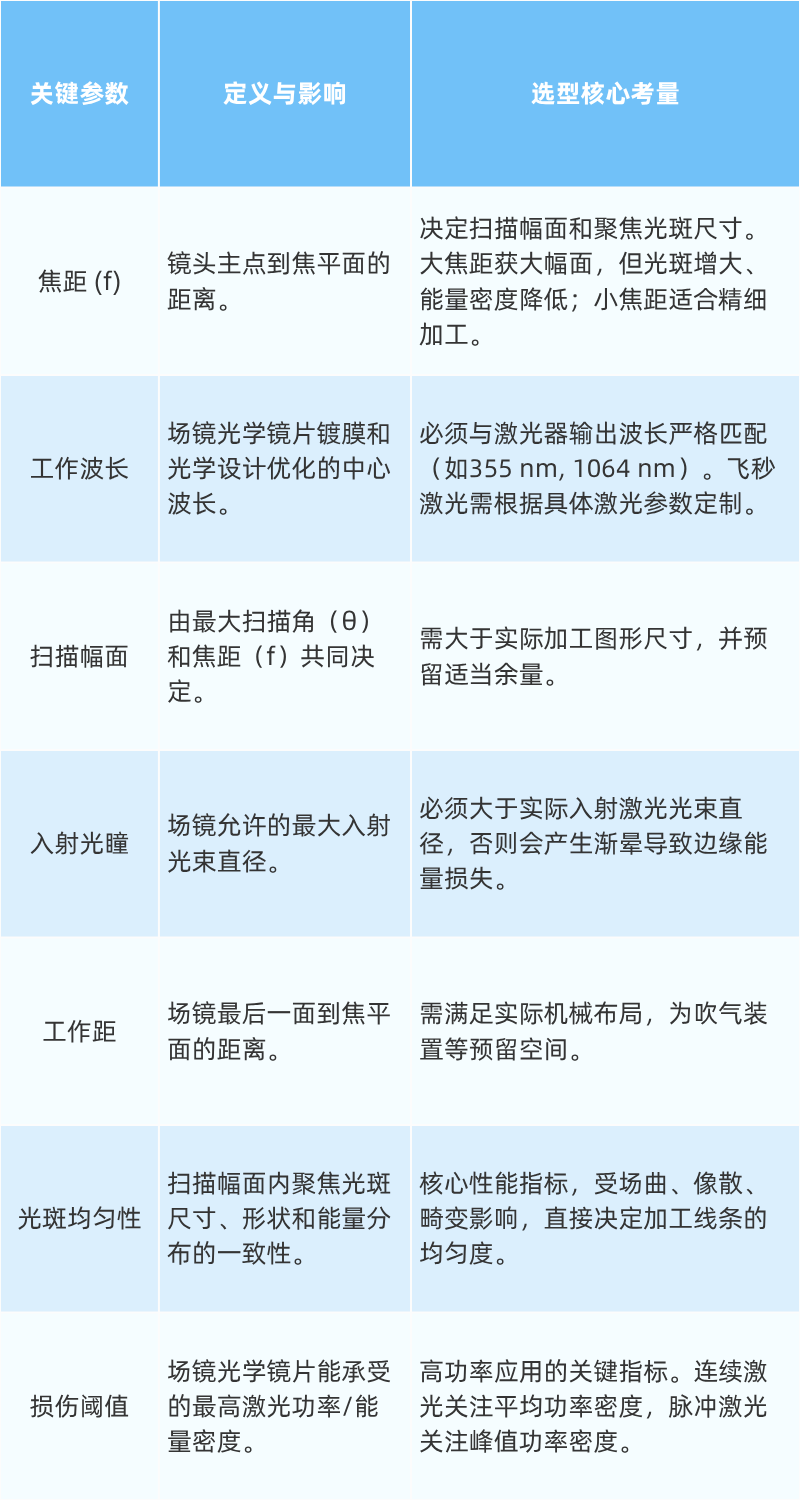

要为您的应用选配最合适的场镜，首先需要理解以下关键参数——它们决定了场镜与激光器及加工需求的匹配程度。

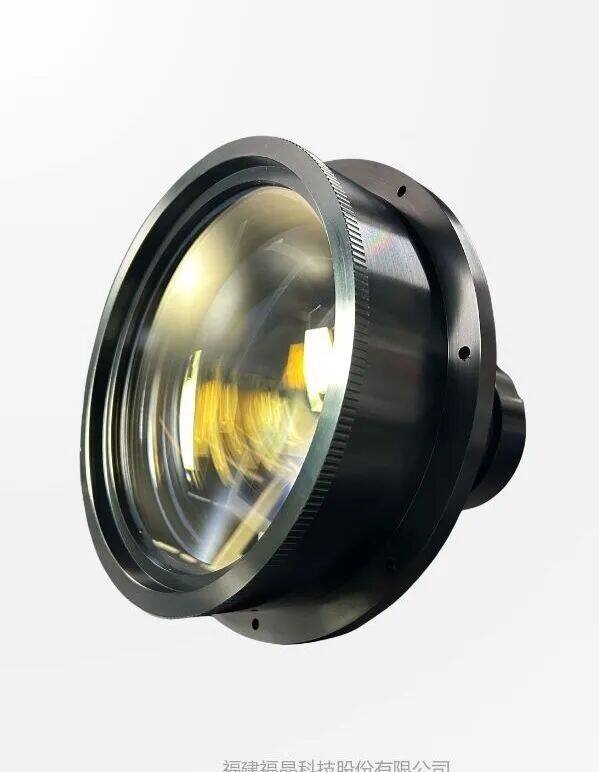

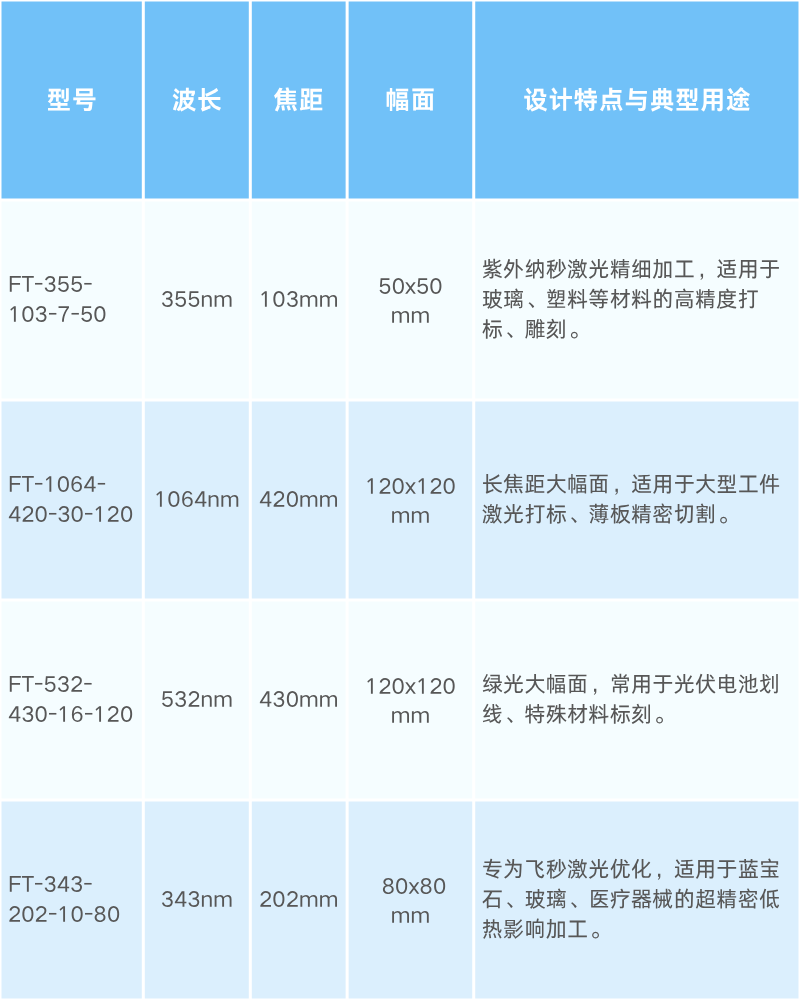

基于强大的设计、加工、镀膜和装配全链条能力，我们提供覆盖工业激光主流需求的F-theta场镜。以下是部分代表产品：

F-theta场镜是激光精密加工的核心光学元件，其独特的线性扫描特性使其在多个关键领域不可或缺：

通用加工：激光打标/雕刻、切割、焊接——确保图形边缘清晰、切缝光滑、焊缝一致。

精密制造：3D打印（选区激光熔化/烧结）、新能源电池片的低损伤划片与切割。

前沿科技：与皮秒、飞秒超快激光结合，用于医疗支架、脆性材料（如玻璃、陶瓷）、柔性电路板等超精细微加工，利用其"冷加工"特性实现近乎无热影响区的加工效果。

结语

一款优秀的F-theta场镜，是激光设备发挥优秀性能的可靠保障。它不仅是光学设计的成果，更是从高均匀性光学材料、超精密加工、低损耗高损伤阈值镀膜到精密装配与检测的全流程制造实力的体现。

福晶科技依托深厚的技术积累，不仅能提供标准化的高性能场镜，更能针对特殊波长、大幅面、高功率及超快激光等定制化需求，提供深度定制方案。（此文出自见道官网www.seetao.com未经允许不得转载否则必究，转载请注明见道网+原文链接）见道网核心技术栏目编辑/高雪
